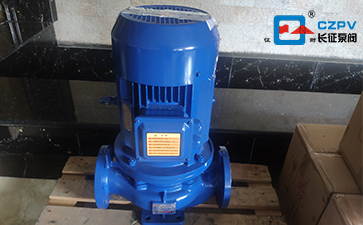

立式管道泵是立式结构，进出口口径一样，并且位于同一中心线上，可以像阀门一样安装在管路中，设有安装底脚，增加它的稳定性，外形美观，占地面积小，建筑投入低，无需单独建立泵房。管道泵的种类有很多，立式管道离心泵，卧式管道离心泵，多级管道离心泵，屏蔽式管道离心泵等产品。下面由水泵厂家来介绍一下立式管道泵安装图和安装方法。

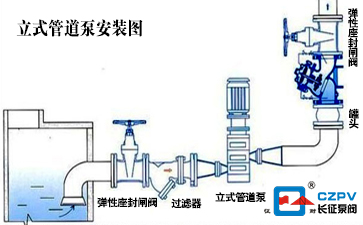

立式管道泵安装图

立式管道泵安装方法

1.安装前，应该仔细检查水泵基础位置，标高，地脚螺栓位置和基础表面的水平度。

2.立式管道泵就位后，应该保证进水口和出水口法兰盘平面的垂直度，进水管和出水管上应该添加支撑，不应该使进水口和出水口法兰盘承受过大压力而出现断裂情况。

3.轴套密封填料应当采用石墨盘根时，需要从该处接出一截软管到附近水沟或者排水地漏内。

4.运行前应该重新加入钙基润滑油。

5.立式管道泵安装完成后进行盘车，检查有无磕碰和盘车过紧的现象。

以上是我们总结的立式管道泵安装图和安装方法。综上所述，立式管道泵主要有电机和水泵两部分组成。电机为立式电机。水泵有泵壳，叶轮和机械密封等零部件组成。
