单向气动隔膜泵的结构及工作原理

2023/8/11 11:00:12

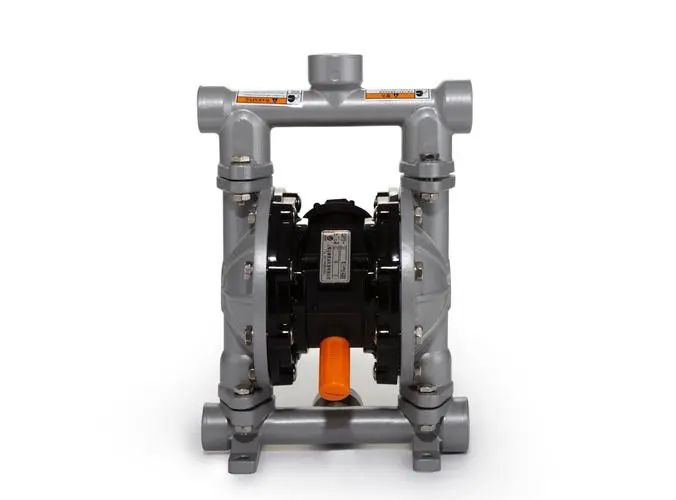

单向气动隔膜泵是一种常见的工业输送设备，具有简单的结构和可靠的性能，在液体输送领域得到广泛应用。该泵具有独特的工作原理和构造，能够有效地将介质从一个地方输送到另一个地方。本文将重点介绍单向气动隔膜泵的结构及工作原理。

单向气动隔膜泵的结构：

单向气动隔膜泵由泵体、隔膜、进出口阀等组成。其中，泵体通常由金属或高性能工程塑料制成，具有耐腐蚀性和耐磨性。隔膜分为两侧，由弹性材料制成，通过隔膜连接杆相互连接，形成气室。进出口阀通过控制气室内外气体的压力变化，实现介质的吸入和排放。

单向气动隔膜泵的工作原理：

吸入过程：在工作开始时，进口阀关闭，出口阀打开。当气动控制装置向气室内注入压缩空气时，气室膨胀，隔膜向一侧运动，使该侧泵腔内的压力下降。此时，进口处的液体被负压效应吸入泵腔。
压缩过程：随着气室的膨胀，进口阀关闭，出口阀继续打开。气室内的压缩空气压力逐渐增加，推动隔膜向另一侧移动，将泵腔内的液体压缩并排出。
排出过程：当气动控制装置向气室内排放压缩空气时，隔膜被推向另一侧，泵腔内的压力降低，出口阀关闭，进口阀打开。此时，泵腔内的液体被排出。
循环过程：隔膜泵通过不断循环的吸入、压缩和排出过程，将介质从进口输送到出口。

单向气动隔膜泵工作过程中，隔膜的来回运动实现了液体的连续输送，不需要额外的润滑剂，适用于各种粘度和腐蚀性介质的输送。其简单的结构和可靠的工作原理使其在化工、食品、制药、涂料等领域得到了广泛的应用。
