隔膜泵的工作原理和结构

    隔膜泵是容积泵的一种特殊形式。它依靠隔膜的来回搅动来改变工作室容积的吸入和排出。

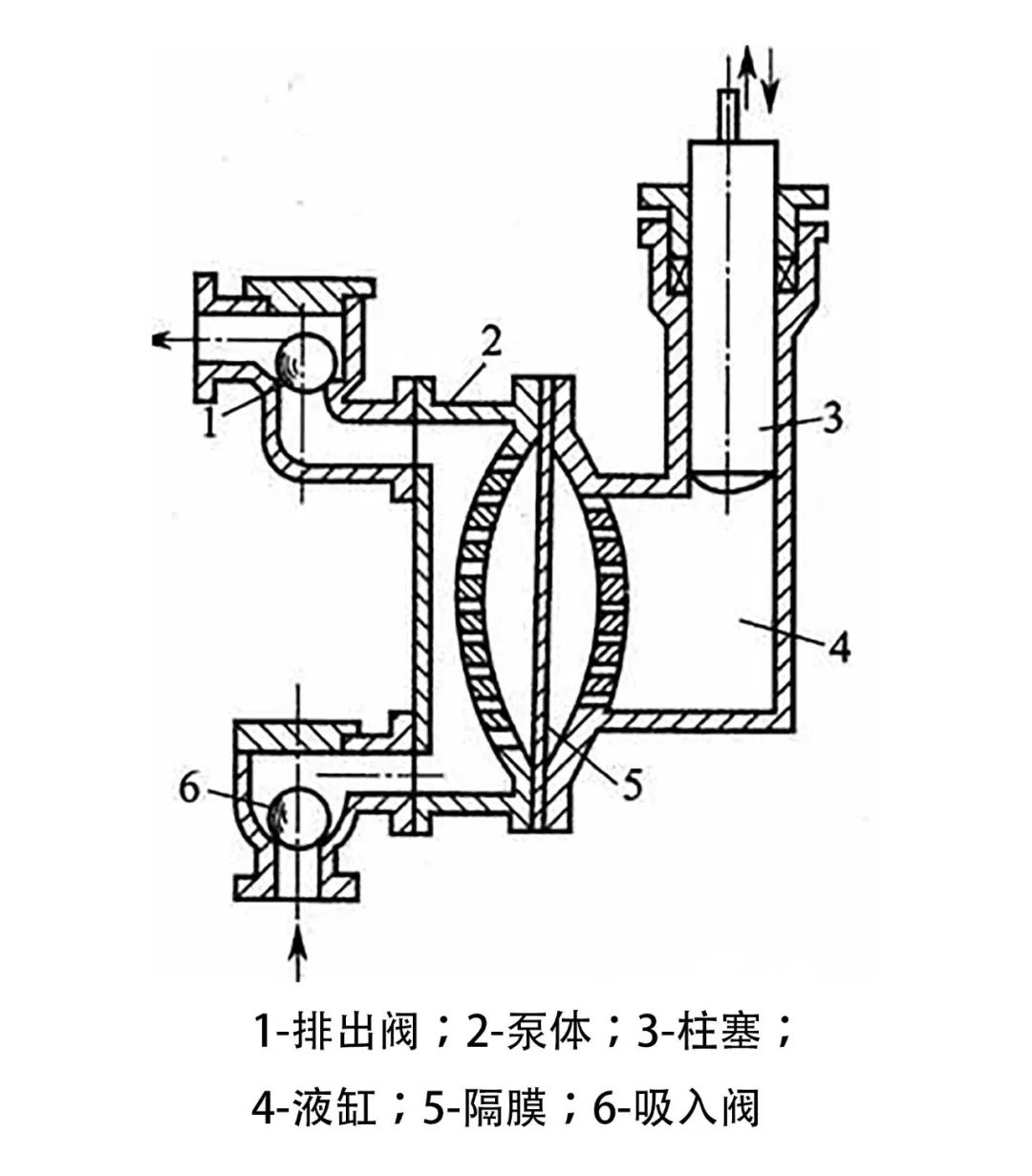

    隔膜泵主要由传动部分和隔膜缸盖组成。传动部分是驱动机构，其驱动隔膜来回搅动。其传动形式包括机械传动，液压传动和气动传动。其中，液压传动被广泛使用。隔膜泵的工作部分主要由曲柄连杆机构，柱塞，液压缸，隔膜，泵体，吸入阀和排出阀等组成，其中驱动机构和往复运动机构，由曲轴，连杆，柱塞和液压缸组成的立柱。与往复柱塞泵是相似的。图为液压隔膜泵。

    当隔膜泵工作时，曲柄连杆机构由电动机驱动，带动柱塞往复运动，柱塞的运动通过缸体内的工作流体传递到隔膜上，使隔膜向后移动来回运动。

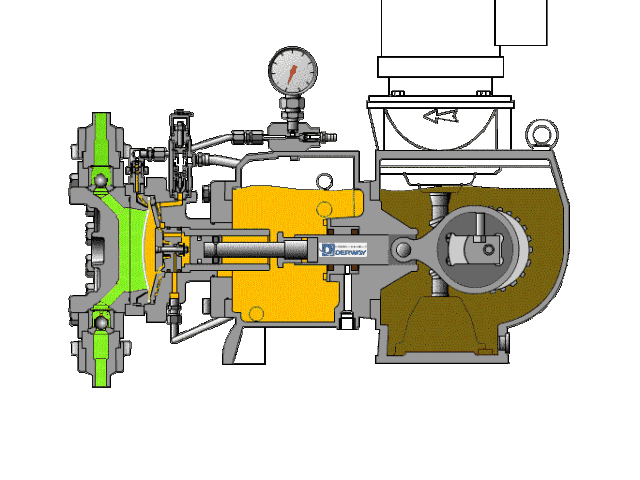

    隔膜泵的缸盖主要由隔膜隔开，以将待输送的液体与工作流体分开。当隔膜移动到传动机构的一侧时，泵缸中的工作室会在负压下抽吸液体。当隔膜移动到另一侧时，然后排出液体。待输送的液体通过泵缸中的隔膜与工作流体分离，并且仅与泵缸，吸入阀，排放阀和隔膜的内侧接触，而没有与柱塞和密封装置接触，因此重要部件例如塞子完全在含油介质中工作，并且可以处于良好的工作状态。下图显示了隔膜泵的工作状态。
    隔膜泵必须具有良好的柔韧性和耐腐蚀性。通常使用聚四氟乙烯，橡胶等材料。在膜片两侧带有网眼的罐形部件的安装是为了防止膜片局部变形太大，通常称为膜片限流器。隔膜泵具有更好的密封性能，可以轻松实现无泄漏操作，并且可以用于输送腐蚀性，高粘度的液体，例如酸，碱和盐。
