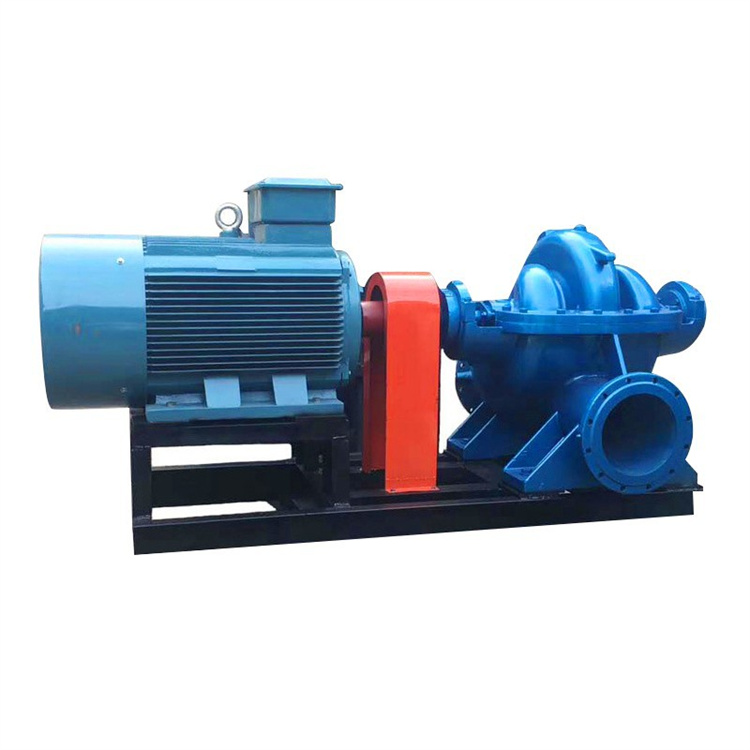

单级双吸式离心泵结构特点

2023/7/7 10:43:53

单级双吸式离心泵是一种常见的工业泵，广泛应用于供水、冷却循环、供暖和工业流体输送等领域。它具有独特的结构特点，使其在液体输送中表现出色。本文将介绍单级双吸式离心泵的结构特点，以帮助读者更好地理解该设备。

单级双吸式离心泵的最显著特点是具有两个吸入口，一个位于泵体的正面，一个位于背面。这种双吸设计使得泵具有更好的进口流量能力和较低的进口速度。通过两个吸入口，液体可以更均匀地流入泵内，减小了进口速度，降低了噪音和振动。这也使得泵更加稳定和可靠。

单级双吸式离心泵的进口和出口法兰直径相同，并且在同一水平线上。这使得安装和连接更加方便，并减少了管道系统的复杂性。同时，该设计还有助于平衡泵体的受力，减少了由于不平衡产生的振动和噪音。泵的结构更加紧凑，占用空间更小，适用于安装环境有限的场合。

另一个重要的结构特点是单级双吸式离心泵的叶轮设计。叶轮通常为双吸式，即两侧对称布置的叶片。这种设计可以实现叶轮受力的均衡分配，减少不平衡力矩和轴向力。同时，叶轮的设计也考虑了液体的流动特性，使得液体在泵内更加顺畅地流动，减少液体的湍流和能量损失。

除了上述特点，单级双吸式离心泵还具有一些其他的结构特点。例如，泵的轴承设计采用了双排球轴承或滚子轴承，以增加轴向和径向承载能力，提高泵的稳定性和可靠性。此外，泵的密封系统通常采用机械密封或填料密封，以防止泄漏和液体污染环境。

综上所述，单级双吸式离心泵以其独特的结构特点在工业领域中得到广泛应用。其双吸设计、统一法兰口径、合理的叶轮设计以及可靠的轴承和密封系统，使其具有较高的流量能力、低振动和噪音、稳定可靠的特点。了解和理解单级双吸式离心泵的结构特点，有助于正确选择和应用该设备，以满足液体输送的需求。
