离心泵的结构可以分为卧式离心泵和立式离心泵，离心泵的叶轮级数可以分为单级离心泵和多级离心泵。离心泵的结构可以是立式的也可以是横卧的，这要取决于用户的需求。离心泵的工作原理是通过叶轮的旋转使水做离心运动来进行工作的。

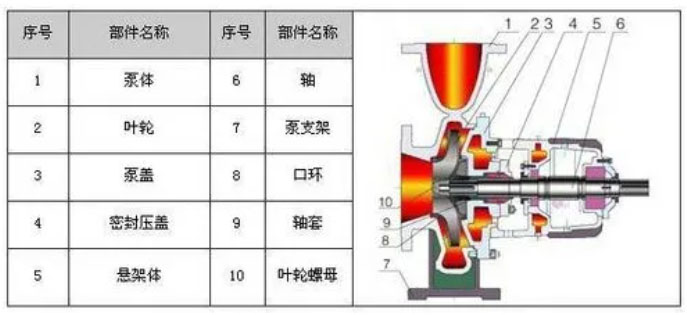

离心泵的种类有很多所以离心泵的结构也各不相同，单级单吸离心泵的基本结构是由泵体、叶轮、泵盖、密封压盖、悬架体、轴、泵支架、口环、轴套、叶轮螺母等部件构成。

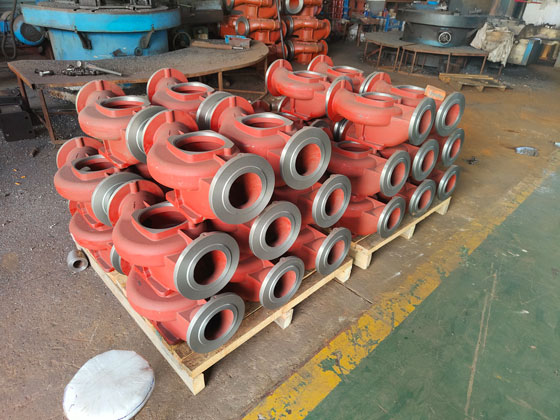

泵体

泵体有两部分构成分别是吸水室与压水室，在吸水室的进口与压水室的出口分别是离心水泵进口法兰与出口法兰，能用来连接进水管与出水管。吸水室通常是一段逐渐收缩的锥形短管或者等径直管，它的作用是把水流引到叶轮并且向叶轮提供所需要的流态。压水室的作用在于收集叶轮流出的液体并把液流引到出口。压水室的外形和蜗牛很像又有蜗壳的称呼，叶轮就被放在蜗壳中。泵体的顶部有排气孔可以用来抽真空或者灌水。在壳体的底部设有一个放水孔，平常可以用方头螺栓来塞住，停机后能用来将泵体中的积水放空，避免泵中的零部件出现锈蚀或者冬季结冰后将泵体冻坏。泵体是由铸铁或者铸钢等材质制造而成的，需要表面光滑来减小水力损失。

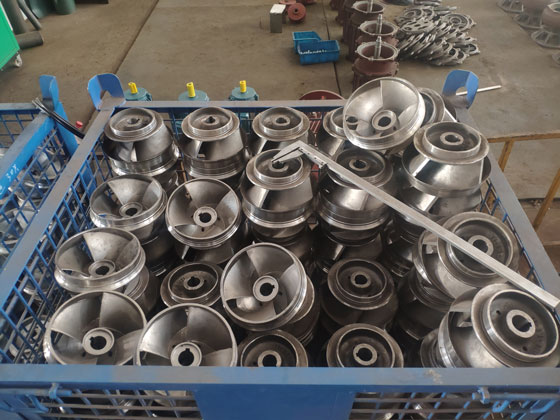

叶轮

叶轮指的是装有动叶的轮盘，又能指轮盘和安装上转动叶片的称呼。叶轮指的是带有叶片的轮会产生动力或者流体运动。离心泵的叶轮能分为半开式、敞开式、封闭式三种。

泵盖

泵盖上有橡胶密封垫避免刹车液漏出水会进入。泵盖可能是塑料或者是金属制成的。形状有长方形的、或者是圆形的由螺纹、螺栓或者线箍进行定位。

轴

轴的作用是穿在轴承中间或者车轮中间又或者在齿轮中间的圆柱形物件，但是会有很少的部分是方形的。轴是支撑转动零件并且一起回转以传递运动和扭矩或者弯矩的机械零件。通常是金属圆杆状，各段会有不同的直径。

泵支架

主要起到支撑和固定的作用，不论是房间中的立管还是平管均需要间隔一定的间距设置支架。

口环

口环也被称为密封环或者耐磨环，它的主要作用是避免出口端介质倒流回进口端介质，起到密封的作用。也被称之为密封环。

轴套

轴套是被套在轴上的筒状机械零件，是滑动轴承的一个组成部分。

叶轮螺母

专门固定叶轮的螺母被称之为叶轮螺母，可以将叶轮拧紧在传动轴上。

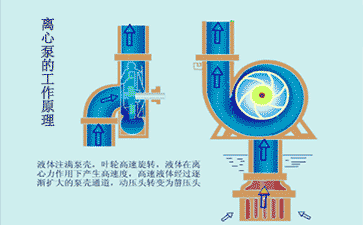

离心泵的工作原理

液体注满泵壳后叶轮作高速运转，液体在离心力作用下会产生高速度，高速液体经过会渐渐扩大的泵壳通道，动压头转变为静压头。会有离心力产生，灌满叶轮的液体受到离心力的作用，朝着叶轮的四周被快速甩出，快速流动的液体汇集到泵壳中，它的速度会降低压力会增大。

离心泵的结构原理由离心泵厂家总结，推荐阅读：离心泵结构组成图解
