单级双吸离心泵又被称为双吸离心泵，是离心泵的一种结构形式。单级双吸离心泵的结构可以立式和卧式两种结构，可以根据用户实际需求进行选择。以下讲解单级双吸离心泵的构造。

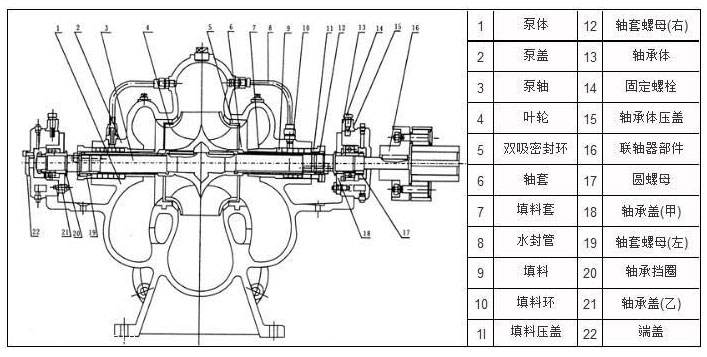

从单级双吸离心泵结构图中可以看出，立式单级双吸泵是由22个零部件构成，分别是泵体、泵盖、泵轴、叶轮、双吸密封环。轴套、填料套、水封管、填料、填料环、填料压盖、轴套螺母、轴承体、固定螺栓、轴承体压盖、联轴器部件、圆螺母、轴承盖（甲）、轴套螺母（左）、轴承挡圈、轴承盖（乙）、端盖等部件构成。单级双吸泵的主要部件有泵体、泵盖、叶轮、轴、轴套、双吸密封环等构成，其中易损件是叶轮、轴套、双吸密封环等。

泵体

泵体由两部分构成，分别是吸水室和压水室。吸水室的进口与压水室的出口分别是水泵的进口法兰与出口法兰，用进水管与出水管连接。吸水室是一段逐渐收缩的等径直管，作用是把水流引入叶轮，并且向叶轮提供需要的流态。压水室的作用是把叶轮流出的液体进行收集，把液流引到出口方向。压水室的外形和蜗牛壳很像，被称为蜗壳，叶轮就在蜗壳里面。

泵盖

泵盖的材质有金属和塑料制成。泵盖上装有橡胶密封垫防止液体泄漏与水分进入。泵盖是用来收集从叶轮中流出的液体，并且引向水管到离心泵的出口。

叶轮

水泵的叶轮一般由铸铁制成，叶轮上的叶片起到主要作用。叶轮的形状和尺寸与水泵性能密切相关。离心泵叶轮可以分为单吸式和双吸式两种，单吸式叶轮可以单边吸水，小流量水泵叶轮大多是这种结构形式。双吸式叶轮可以两边吸水，大流量水泵叶轮使用双吸式叶轮。

轴

轴是用来穿在轴承中间的圆柱形物体，有少数是方形的。轴是用来支撑转动部件并且与其一起回转以传递运动的机械部件。外形一般为金属圆杆状，各段能有不同的直径。机器中作回转运动的部件就安装在轴上。

轴套

轴套是滑动轴承的一个组成部分，是套在转轴上的筒状机械部件。轴套和轴承使用过盈配合，轴套和轴使用间隙配合。

双吸密封环

双吸密封环又被称为减漏环，减漏环在叶轮进口处的泵壳上镶装的一种金属圆环，作用是避免叶轮和泵壳之间发生磨蚀，有平直式和端面密封式两种形式。

双吸离心泵的吸入口和吐出口都设置在轴心线下方，水平方向和轴线成垂直位置、泵壳为中开结构，检修时不需要拆卸进水与排出管路以及电机。从联轴器方向看为逆时针旋转方向。也可以根据用户需要改为逆时针旋转，用户订货时要注明。

单级双吸卧式离心泵泵体和泵盖构成叶轮的工作室，进出水法兰上装有安装真空表与压力表的管螺孔，进水和出水法兰的下面制有可以放水的管螺孔。

双吸泵叶轮经过静平衡校验，采用轴套与轴套螺母固定，轴向位置能通过轴套螺母进行调整，叶轮的轴向力是依靠叶片的对称布置来达到平衡，可能会有一些多余的轴向力有轴端的轴承来承受。

双吸中开泵泵轴由两个单列向心球轴承支撑，轴承被装在泵体两端的轴承体里面，可以用黄油进行润滑，双吸密封环可以用来减少压水室的水漏回到吸水室。

中开双吸泵的轴封为软填料密封，为了冷却润滑密封腔和防止空气进入泵内，填料之间有水封环，工作时小流量高压水通过水封管流入填料腔起到水封的作用。

双吸离心泵安装在泵壳内并且紧固在泵轴上，泵轴利用联轴技术和电机进行连接，电机转动时带动泵轴和叶轮一起运转。泵壳中间有液体吸入和吸入管连接。液体经过底阀和吸入管流进泵内。泵壳上的液体排出口和排出管连接。当双吸泵转速一定时，扬程、流量和叶轮直径有关。

单级双吸离心泵启动前禁止空转，必须把泵壳和吸水管内灌满液体，接着启动电机使泵轴带动叶轮与水做高速旋转运行，水因为离心力的作用被甩向叶轮外缘，经过蜗形泵壳的流道流进双吸离心泵的压水管路当中。
