屏蔽式管道离心泵简称为屏蔽泵，属于离心泵的一种结构形式。屏蔽式管道离心泵型号有很多，屏蔽式管道泵型号不同，流量、扬程等型号性能参数也会有所差异。屏蔽式管道离心泵为立式结构，有很多配件组成。以下由本公司小编为您讲解屏蔽式管道离心泵型号与结构。

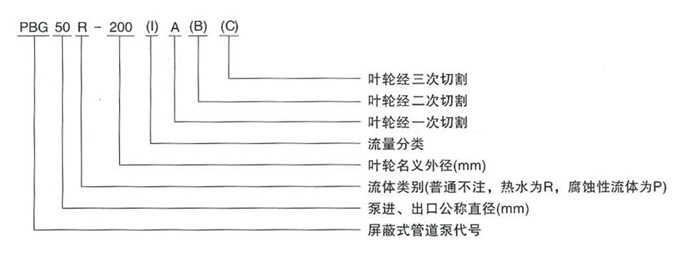

屏蔽式管道离心泵型号意义

PBG50R-200（Ⅰ）A（B）（C）

PBG-屏蔽式管道离心泵

50-泵进出口直径50mm

R-流体类别（普遍型无需备注，热水是R，腐蚀性流体是P）

200-叶轮名义外径（mm）

（Ⅰ）-流量分类

A-叶轮经过一次切割

（B）-叶轮经过二次切割

（C）-叶轮经过三次切割

屏蔽式管道离心泵结构

屏蔽泵整体采用水泵和电机一体化构成，没有轴密封，只有静密封形式，可以做到零泄漏。因为维护成本比其他类型水泵低很多，备受用户所喜爱。

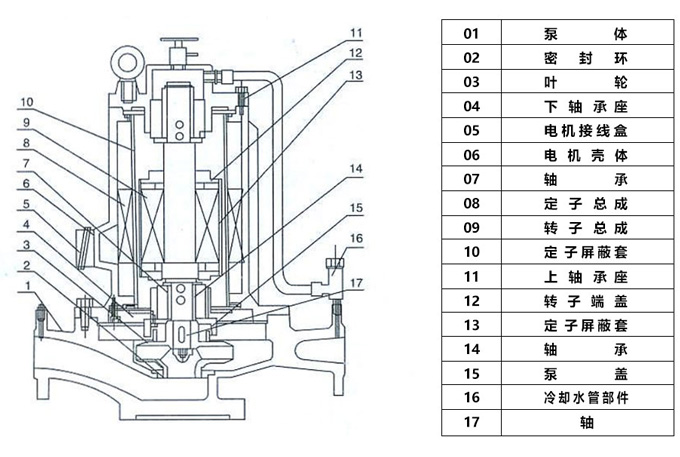

从屏蔽式管道离心泵的结构图中可以看出离心泵的配件由许多配件构成，分别是泵体、密封环、叶轮、下轴承座、电机接线盒、电机壳体、轴承、定子总成、转子总成、定子屏蔽套、上轴承座、转子端盖、泵盖、冷却水管部件、轴等零部件构成。

屏蔽式管道离心泵是经过我们公司科技人员的消化革新后推出的一款新型离心泵产品，在原来的基础上改善了流体的运行状态，提高屏蔽式管道泵的效率。屏蔽式管道离心泵型号与结构由离心泵厂家总结。
