纸浆泵叶片进口位置如何确定？下面由水泵厂家来为您讲解一下。

1、叶片进口位置确定在绘制好轴面图后，可以根据下面几点来确定叶片进口的位置。

①进口边上各点应落在同一个轴面上，但是不一定必须在同一轴面上，尽量使叶片进口和出口之间的几条流线的长度接近相等。

②进口和流线的夹角为90度。

③从铸造角度看，进口轴面投影的形状为直线。为了满足进口和轴面流线夹角为90度，也可以设计成半径较大的弧线。

④叶片进口应向吸入口方向适当延伸，可以提高叶轮的抗气蚀能力，减少纸浆泵的特性曲线出现驼峰的可能性。

⑤进口和前盖板流线的交点，一般确定在比叶轮进口所在的直径大1-2mm的圆上。

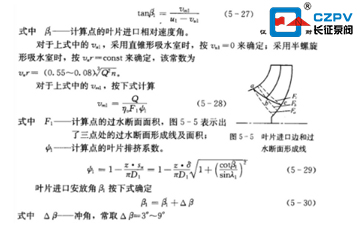

2、叶片进出口安装角的确定了叶片进口的位置后，可以按照下列算式计算出各个流线在叶片进口处的相对速度角。

之所以选择正冲角，是因为下面几点：

①可以加大叶片进口角，减小叶片的弯曲，增加叶片进口过流面积，减小叶片的排挤，降低叶片进口的流速。

②在设计流量时，液体在叶片进口背面产生脱流。背面是叶道的低压侧，形成的涡流不易向高压侧扩散，旋涡是稳定的，对气蚀影响较小。负冲角时，产生的旋涡是不稳定的，气蚀影响较大。

③可以改善大流量下的工作条件。如果经常在大流量下运行，可以选择较大的冲角。
