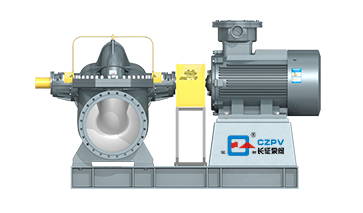

单级双吸离心泵的结构说明：
    单级双吸离心泵的吸入口和排出口均在泵的轴线下方，并且水平方向垂直于该轴线。

    维护期间无需拆卸进水口。从联轴器到泵的方向观察排放管道和电动机（或其他原动机）。水泵为顺时针旋转，也可以根据用户的特殊订单需要将其更改为逆时针旋转。

    单级双吸离心泵主要零件有：弹簧体，弹簧盖，叶轮，轴，双吸密封圈，轴套，轴承等。除轴材料采用的是优质碳素钢，其余大部分由铸铁制成。
    泵体与泵盖构成了单级双吸离心泵叶轮的工作室，在进水和出水法兰上有用于安装真空计和压力表的管螺纹孔，在进水和出水法兰的下部有用于排水的管螺纹孔。

    叶轮已经过静平衡检查，并在两侧固定有套筒和套筒螺母。它的轴向位置可以通过套筒螺母来调节。叶轮的轴向力通过其叶片的对称布置来平衡，可能还有一些剩余。剩余的轴向力由同轴端的轴承承受。

    泵轴由两个单排径向球轴支撑，轴承安装在泵体两端的轴承体中，并使用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

    水泵通过联轴器由电动机直接传动。

    轴封是软填料密封。为了冷却和润滑密封腔并防止空气泄漏到泵中，填料之间有一个水密封环。当泵工作时，少量高压水通过水密封管流入填料腔，起到水密封的作用。
