多级泵离心泵的基本结构

2023/9/12 16:42:05

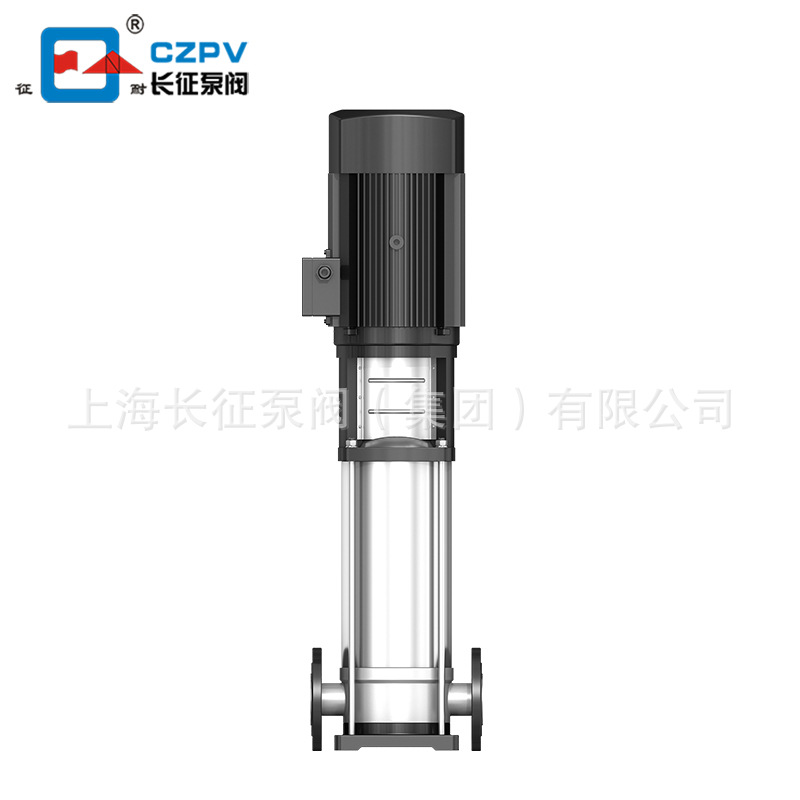

多级泵，也被称为多级离心泵，是一种常用于工业和市政工程中的流体输送设备。与普通的单级泵不同，多级泵通过多级叶轮的连续工作来增加流体的压力，适用于需要高压或高扬程的应用。本文将介绍多级泵的基本结构和工作原理，以及其在不同领域中的应用。

多级泵的基本结构：

多级泵的基本结构包括以下主要组成部分：

电动机：多级泵通常由电动机驱动，电动机负责提供所需的动力以驱动泵的叶轮。
泵壳：泵壳是多级泵的外壳，通常由金属或合金制成，用于容纳所有内部组件。泵壳内部具有多个泵级（也称为级数），每个级别包括一个叶轮和一个导叶器。
叶轮：多级泵的关键组件之一是叶轮，它是一个圆盘形状的装置，旋转以产生离心力并推动液体。每个级别都有一个叶轮，它们通常是由耐磨材料制成，以耐受高速液体流动的冲击和摩擦。
导叶器：导叶器是位于叶轮前面的固定导向装置，它的作用是引导流体进入叶轮，使其能够被高效地加速。导叶器的形状和角度对于泵的性能至关重要。
轴和密封：一根轴贯穿多级泵的各个级别，连接叶轮和电动机。密封装置用于防止液体泄漏，通常采用机械密封或软管套密封。
吸入口和出口：多级泵的吸入口通常位于泵壳的中心，而出口则位于泵壳的一侧。液体通过吸入口进入泵壳，在经过多级叶轮后，由出口排出。

多级泵的工作原理：

多级泵的工作原理基于离心力和连续的压力增加。当电动机启动时，轴带动第一级叶轮旋转，液体被吸入并加速，然后通过第一个导叶器，进入下一个级别。在每个级别，液体再次加速，同时受到叶轮的离心力作用，增加了液体的压力。这个过程一直持续到达最后一个级别，最终得到所需的高压或高扬程的流体输出。

多级泵的设计允许它在一个相对较小的装置中实现高压输出，因此在许多领域中都有广泛的应用，包括市政供水、工业流程、农业灌溉和污水处理等。其结构简单而可靠，能够有效地输送各种液体，是流体输送领域的重要工具。
